Termometro

El termómetro es un instrumento de laboratorio de quimica que se usa para medir la temperatura. Su presentación más común es de vidrio, el cual contiene un tubo interior con mercurio, que se expande o dilata debidos a los cambios de temperatura.

hoy en día podemos encontrar una presentación un poco más moderna de tipo digital, aunque el mecanismo interno no varía.

Tipos de Termómetro

1. Termómetros de líquido: Los termómetros de líquido encerrado en vidrio son, ciertamente, los más familiares: el de mercurio se emplea mucho para tomar la temperatura de las personas, y, para medir la de interiores, suelen emplearse los de alcohol coloreado en tubo de vidrio.

Los de mercurio pueden funcionar en la gama que va de -39 °C (punto de congelación del mercurio) a 357 °C (su punto de ebullición), con la ventaja de ser portátiles y permitir una lectura directa. No son, desde luego, muy precisos para fines científicos.

termometro de liquido

2. Termómetros de gas: El termómetro de gas de volumen constante es muy exacto, y tiene un margen de aplicación extraordinario: desde - 27 °C hasta 1477 °C. Pero es más complicado, por lo que se utiliza más bien como un instrumento normativo para la graduación de otros termómetros.

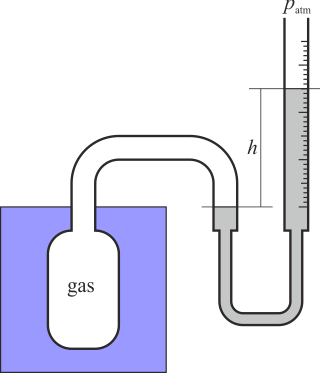

El termómetro de gas a volumen constante se compone de una ampolla con gas -helio, hidrógeno o nitrógeno, según la gama de temperaturas deseada- y un manómetro medidor de la presión. Se pone la ampolla del gas en el ambiente cuya temperatura hay que medir, y se ajusta entonces la columna de mercurio (manómetro) que está en conexión con la ampolla, para darle un volumen fijo al gas de la ampolla. La altura de la columna de mercurio indica la presión del gas. A partir de ella se puede calcular la temperatura.

Termometro-gas

3. Termómetros de resistencia de platino: El termómetro de resistencia de platino depende de la variación de la resistencia a la temperatura de una espiral de alambre de platino. Es el termómetro más preciso dentro de la gama de -259 °C a 631 °C, y se puede emplear para medir temperaturas hasta de 1127 °C. Pero reacciona despacio a los cambios de temperatura, debido a su gran capacidad térmica y baja conductividad, por lo que se emplea sobre todo para medir temperaturas fijas.

termometro de resistencia al platino

4. Par térmico: Un par térmico (o pila termoeléctrica) consta de dos cables de metales diferentes unidos, que producen un voltaje que varía con la temperatura de la conexión. Se emplean diferentes pares de metales para las distintas gamas de temperatura, siendo muy amplio el margen de conjunto: desde -248 °C hasta 1477 °C. El par térmico es el termómetro más preciso en la gama de -631 °C a 1064 °C y, como es muy pequeño, puede responder rápidamente a los cambios de temperatura.

par termico

5. Pirómetros

El pirómetro de radiación se emplea para medir temperaturas muy elevadas. Se basa en el calor o la radiación visible emitida por objetos calientes, y mide el calor de la radiación mediante un par térmico o la luminosidad de la radiación visible, comparada con un filamento de tungsteno incandescente conectado a un circuito eléctrico. El pirómetro es el único termómetro que puede medir temperaturas superiores a 1477 °C.

pirometro

La temperatura del interior de un horno se mide con un termómetro de radiación o pirómetro.
